柔版印刷机中采用的是典型的短墨路供墨系统,结构比较简单,主要由墨槽、胶辊、刮墨刀和网纹辊四部分组成。其中,网纹辊是柔版印刷机的核心部件,它负责向印版上均匀地传递一定量的油墨。
网纹辊源起于1938年左右,到现在已经有了70多年的历史。它的发明纯粹是为了给柔性版印刷机的诞生做配套,可以说,因为有了柔性版印刷机,才有了网纹辊。
***早的网纹辊是采用铁质辊筒,然后将网纹压刻在辊轮表面,制作比较粗糙,使用中磨损也很大,印刷质量和印刷成本都难以得到保证,制约了柔版印刷的推广,当时主要应用于纸箱外包装。
1970年,在热喷涂加工行业的发展推动下,有人提出利用坚硬的热喷涂陶瓷层来制作网纹辊,但是由于陶瓷层硬度太大(高达HRC70,HV1100),雕刻困难,所以当时只停留在理论阶段。只有到了1984年激光技术的成熟发展和应用,陶瓷网纹辊才正式问世。这一工艺采用高能等离子热喷涂加工的方式,在金属辊轮表面喷涂一层Cr2O3金属氧化物陶瓷材料,然后采用精密研磨和抛光工艺使辊面陶瓷层达到镜面效果,再利用激光束的高能量使陶瓷层气化,从而完成网纹形状的雕刻。
表面结构
在网纹辊的表面均匀分布着许多形状一致的微小凹孔,一般我们称之为“着墨孔”,正是这些着墨孔在印刷中起着储墨、匀墨和定量传墨的作用。着墨孔一般是沿着与轴线成45°方向雕刻的,着墨孔之间的隔墙称为“网墙”,网墙的面积跟着墨孔的形状有关。
墨孔形状
几种常见的着墨孔形状包括:四棱锥形、四棱台形、六棱台形、梯形截面斜线形以及附加通道着墨孔等。着墨孔的开口度和深度对着墨孔的传墨性能具有相当大的影响,开口度越大,深度越浅,则传墨性越好;反之,则传墨性比较差。在前面所提到的几种着墨孔形状中,六棱台形着墨孔的开口度较大,因而其着墨和释墨性能就比较好,因此,在雕刻网纹辊中经常采用这种形状的着墨孔。
线数
网纹辊的线数是指网纹辊表面单位长度内着墨孔的数量,也是网纹辊的重要参数指标之一,它对网纹辊的传墨性能也具有十分重要的影响。一般来说,网纹辊的线数越高,则其传墨量就越小,反之则越大。此外,网纹辊的线数也决定着其自身的适用范围。一般来说,在印刷大面积的实地色块或者要求不太高的图像时,可以考虑采用低线数的网纹辊,比如在印刷实地区域时可以采用360线/英寸左右的网纹辊。相反,在印刷精细图像或者细小的文字和线条时,则应该采用线数比较高的网纹辊,防止由于高光区小网点过小而浸入着墨孔内从而出现色调值的严重扩大,或者极细的线条变粗。但是,网纹辊的线数也不宜过高,如果网纹辊的线数太高的话,不仅会给网纹辊的加工工艺造成一定的难度,而且,由于高线数网纹辊的网墙厚度变薄了,强度就会降低,很容易发生损坏,也就是说,如果网纹辊的线数过高的话,其使用寿命就会相应地缩短。一般来说,网纹辊的线数为印刷活件加网线数的四倍或者五倍为宜。当然,也要结合印刷图像的实际生产的具体情况而定。
分类
网纹辊按其表面镀覆或喷涂的材料分类,主要有镀铬网纹辊和陶瓷网纹辊两种。
镀铬网纹辊的加工镀铬网纹辊的加工通常包括辊体预加工、网纹加工和后处理三个工艺过程。

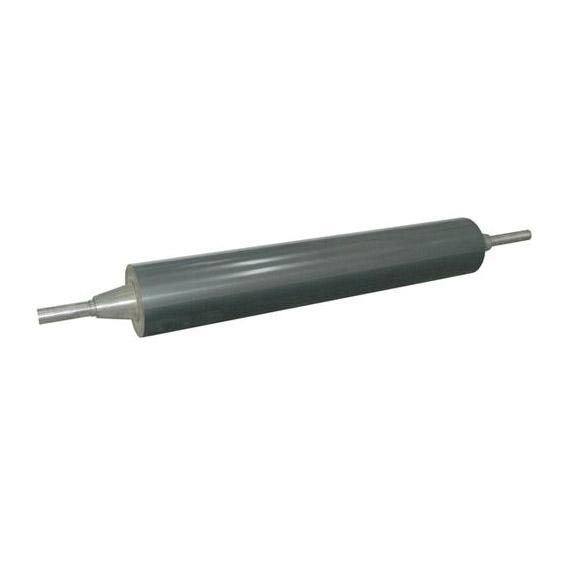

激光雕刻陶瓷网纹辊是采用等离子的方法,将金属氧化物(Al2O3或Cr2O3)熔化,熔射涂布在金属光辊表面,形成高硬度、与金属辊结合牢固、致密的陶瓷薄膜,经研磨、抛光,然后用激光束在陶瓷表面雕刻出墨穴。
两者的区别:
陶瓷网纹辊使用寿命通常是金属网纹辊的5-10倍,而价格仅仅是金属网纹辊的3-5倍,尤其是使用刮墨刀系统的网纹辊;在上墨(涂布)均匀度方面,陶瓷网纹辊的陶瓷层具有毛细孔,有亲水性,使得墨层(涂层)更均匀,更细腻,可以显著提高印刷品质量。对于一些涂料价格很贵的行业,虽然使用陶瓷网纹辊增加了一时的成本,但是长久看来,用料方面会大大节省,生产速度也提高了,收益是显而易见的。
